繪圖桌制圖桌工具的使用
來源：www.37yist.com 作者：歐格 發布：2013-3-11 修改：2013-3-11
隸屬：繪圖桌,制圖桌知識 點擊：5711
建筑材料圖例

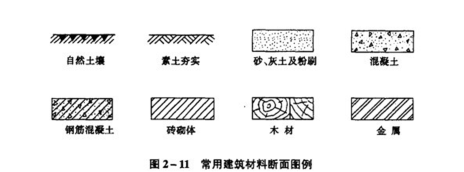

建筑物需按比例繪制在圖紙上，對于一些建筑細部往往不能如實畫出，而用圖例表示。 同時，在建筑工程圖中也采用一些圖例來表示建筑材料。圖11列出了一些常用的建筑材料斷面圖例，其他詳見《房屋建筑制圖統一標準》（GBJ1-86)。
制圖桌繪圖桌工具及其使用
學習建筑工程制圖，必須認真掌提制圖工具和儀器的使用方法,并且使之逐步地熟練起
來，同時要注意經常維護保養，只有這樣，才能保證繪圖
質量,加快繪圖速度。
1圖板繪圖桌工具
圖板的硬木邊要保持筆直（圖2- 12),否則用丁字尺畫出的平行線就不準確。板面要保持平滑，不然會影響畫圖質量。圖板放在桌子上，板身要略為傾斜。
2 丁字尺繪圖桌工具
丁字尺由相互垂直的尺頭和尺身構件（圖2- 12)。
丁字尺用完之后要掛起來，防止尺身變形。
所有水平線,不論長短，都要用丁宇尺畫出。畫線時左手把住尺頭，使它始終貼住圖板左邊,然后上下推動，直至工作邊對準要劃線的地方，再從左向右畫出水平線（圖2- 13)。
3 一字尺繪圖桌工具

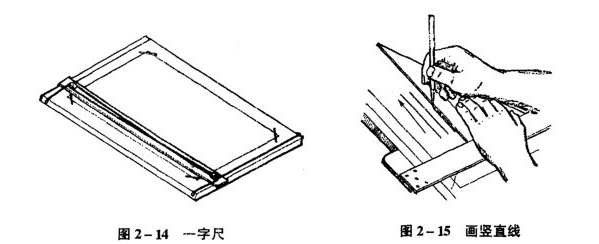

一字尺又名平行尺，當上下推動一字尺時，尺身依賴滑
輪和弦線裝置，始終保持平行（圖2-14)。
4三角板繪圖桌工具
一副三角板有30° x 60°x 90°和45°x45°x 90°兩塊。所有鉛直線，都要用三角板和丁字尺配合畫出。畫線時先推丁字尺到線的下方，將三角板放在線的右方,并使它的一直角邊靠貼在丁字尺的工作邊上，然后移動三角板，直至另一直角邊靠貼鉛直線。再用左手輕輕按住丁字尺和三角板，右手持鉛筆，自下而上畫出鉛直線（圖2- 15)。

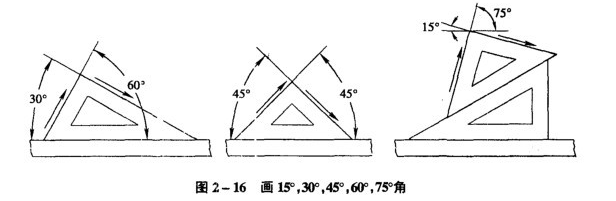

用一副三角板和丁字尺配合起來，可以畫出與水平線成15°及其倍數角的斜線(30°,45°， 60°,75°)(圖 2- 16)。
